WINDCHILL产品结构管理

WINDCHILL产品结构管理

  WINDCHILL系统具有强大的产品结构管理功能。对于CREO、PRO/E、UG、SOLIDWORKS、CATIA等带有装配结构的产品数据,可以直接根据产品的装配结构生成产品结构;对于AUTOCAD等没有装配结构的产品数据,用户可以利用WTPART(WINDCHILL系统中一种表示产品结构的虚拟对象)创建产品结构。无论是由系统自动生成的产品结构,还是由人工创建的产品结构,都可以根据实际业务需求进行灵活编辑,并且可以根据要求的格式转换为BOM表。

BOM管理

  WINDCHILL系统可以根据设计软件的装配结构生成产品结构,或者由设计人员人工创建产品结构。无论是用哪种方式所生成的产品结构,WINDCHILL系统都可以根据要求的格式,快速生成BOM表,并且可以方便地导出为EXCEL、PDF、CSV等数据格式。

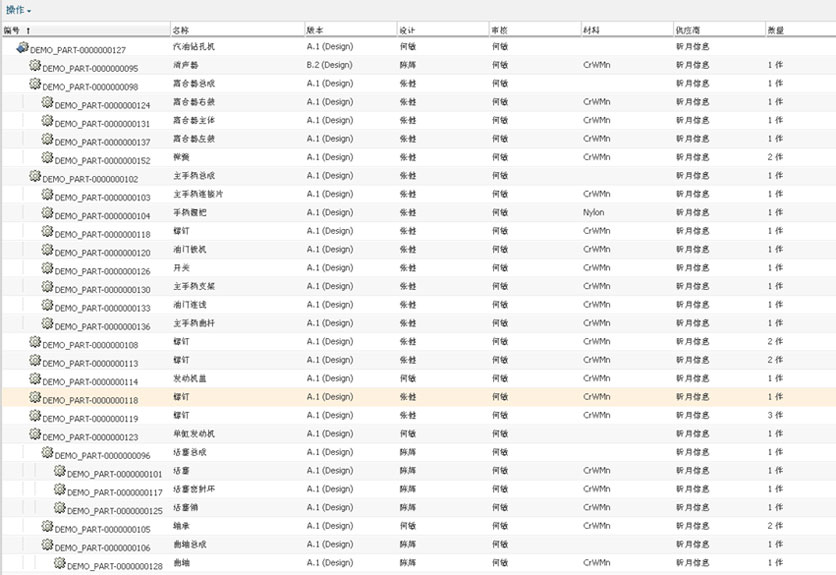

  WINDCHILL系统自带的报表功能可以满足绝大部分用户的BOM需求,对于极个别有着特殊要求的用户,WINDCHILL还提供了一套BUSINESS REPORTING工具(以OEM的形式整合COGNOS报表工具,COGNOS是世界上最强大的报表工具,于2007年被IBM收购),为用户提供最为强大的报表功能。下图为一WINDCHILL系统所生成的BOM示例:

BOM表导出

视图管理

  在通常情况下,由WINDCHILL系统所生成的BOM都是设计BOM(即EBOM)。但在不同的业务部门,对BOM表的需求有着不同的要求。例如,制造BOM需要层级清晰的BOM结构以指导装配,而采购部门则希望获得底层的采购清单,需要摒弃中间层级。企业中常见的BOM形式有工艺BOM(PBOM)、制造BOM(MBOM)、采购BOM(CBOM)等。

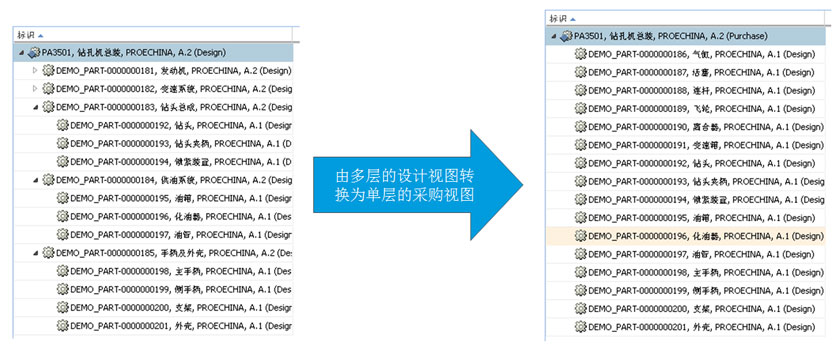

  WINDCHILL的视图管理功能,可以在标准的产品结构基础上,生成不同的结构视图,以满足不同业务部门的差异化需求。例如设计视图、工艺视图、制造视图、采购视图等。在这些业务视图的基础上,亦可快速地生成适合各业务部门需求的BOM表。下图所示即为某产品视图的转换示例:

编码管理

基线管理

  在同一套产品的不同生命周期阶段,因为供应商变换,零部件版本升级等各种原因,其产品结构可能会不断地进行细微调整。例如,某款产品的某个零部件,有A、B、C三家供应商,不同时期,不同生产批次,都有可能选用不同供应商的部件。企业可能常常会在售后服务的过程中,弄不清某个历史生产批次所用的具体配件型号,而不知道该发送哪款配件给服务商。

  利用WINDCHILL系统的基线功能,可以记录下各个历史时期的具体产品结构(即为各个历史时期的产品结构拍摄快照),为用户详细地记录各个历史时期,各个产品批次的具体产品结构,为后续的设计变更、售后服务等提供数据参考。

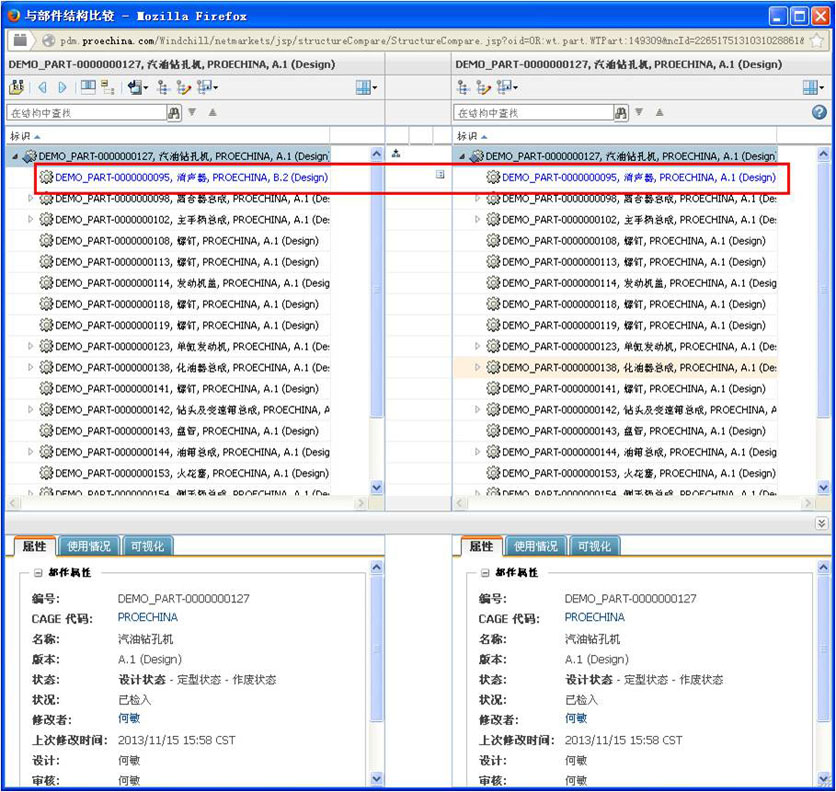

  WINDCHILL系统还提供产品结构对比功能,可以快速地帮助用户找出任意两个基线,或者某个基线与当前产品结构之间的差异。

基线管理

有效性管理

  在中一套产品的不同生命周期阶段,因为供应商变换,零部件版本升级等各种原因,以前合法的零部可能会变得不再可用。例如,某型号的部件因设计缺陷进行了版本升级,旧版本的部件已不允许再使用;或者,本月底将终止与A供应商的合作,不再采购其所生产的部件。这些情况,都将会使原本合法的零部件变得不再可用。而使用这些部件的产品负责人,可能并不能在第一时间掌握这些信息,导致在产品中使用了非法部件。

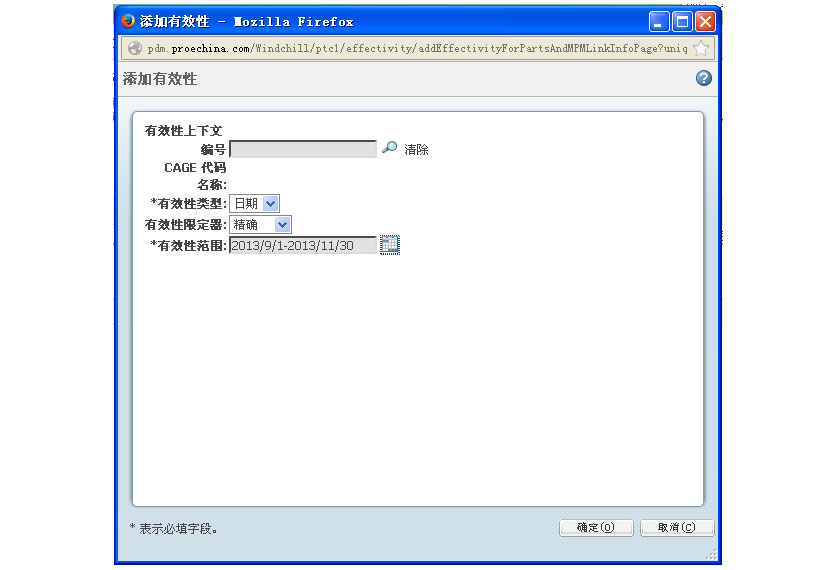

  利用WINDCHILL系统的有效性管理功能,可以根据时间、批号,或者产品序列号来设置零部件的有效性(若未作任何设置,则系统认为是长期有效,零部件的有效性可以根据业务状况的变化随时修改)。当零部件的有效性变得不再可用时,使用这些零部件的产品也将变为非法,系统会自动对其进行提示,防止用户使用非法零部件。

有效性管理

产品配置管理

  对于系列化的产品,可能会因为使用不同的零部件而衍生为不同的产品型号。在引入WINDCHILL系统之前,因为缺少适当的配置管理方案,企业只能将这些不同型号的产品当成不同的独立产品来进行设计。不仅在产品设计上带来了大量的重复工作,为后续环节的柔性化生产,市场快速响应等也带来诸多不便之处。

  利用WINDCHILL系统的配置管理功能,可以将不同的零部件选配情况统一整合在一套虚拟的产品平台中,这套虚拟的产品平台并不用于指导现场生产。例如,一款汽车可以有不同型号的发动机,不同型号的变速箱等提供给用户选择,从而构成不同的车型。研发团队便在这套虚拟的车型平台中包括全部型号的发动机、变速箱等可选配件。

  用户可以根据虚拟产品平台所提供的选项选择自己所需要的配置,WINDCHILL系统会根据用户的具体选择,快速地生成可用于指导现场生产的配置清单,并由些生成制造BOM。

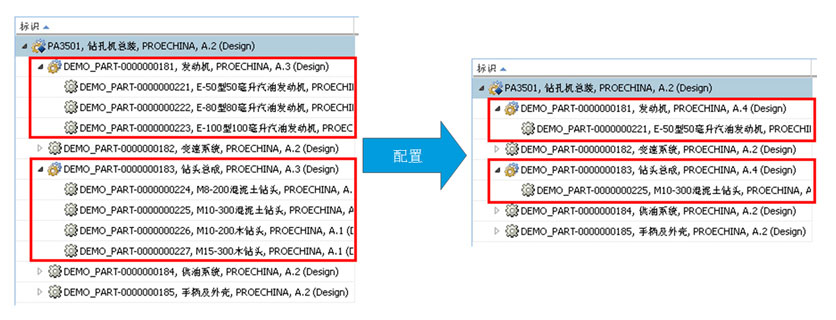

  利用WINDCHILL系统的配置功能,可以以最低的成本,最快的速度响应用户的个性化需求,实现产品的柔性化生产。下图为一汽油钻孔机的产品配置示例,左侧为未经配置的通用产品平台,有多款不同型号的发动机与钻头可供用户选择,右图即为根据用户选择配置出的具体产品。

产品配置管理
