WINDCHILL零部件分类及重用管理

WINDCHILL零部件分类管理

  通过WINDCHILL的PARTSLINK模块,可以对零件进行分类管理,并根据分类参数对零部件进行快速检索,从而实现对零部件的重复利用。

  通过零部件分类管理,不仅可以根据其用途划分为不同类别,如如紧固件、齿轮、轴承等,亦可将其相关性能参数,如螺钉的尺寸参数,电阻的阻值、电压等参数,以属性的方式标识为分类参数。

  通过零部件分类管理,当设计人员需要一款零部件时,首先想到的就是是否有现存的零部件可重复利用,而非设计一款新的零部件。

  如何知道是否存在可重用的零部件,如果快速找出来,在没有分类管理时,这是一大难题。而通过分类参数,将适合的参数区间作为查找范围,可以轻易地解决这一问题。

  WINDCHILL系统的"零部件分类与重复利用"解决方案,是基于WINDCHILL的PARTSLINK模块基础上对零部件的重复利用进行管理的。其核心思想是提升零部件查询的便捷程度,让设计人员在需要用到某个零部件时,能最方便地从现有零部件中,找出与其设计需求相近的零部件来,看能否满足其使用要求。如此,设计人员便可以尽量使用系统中已经存在的零部件来完成新产品设计,减少新的零部件的生成数量。

  设计人员在需要用到一个零部件时,可以按以下三种方式去寻找,看现有系统中是否有能够满足设计需求的零部件。

  第一种方式,用户可以直接输入零部件的类型名称进行检索。例如,用户需要寻找一颗内六角螺钉,可以直接在搜索对话框中输入"内六角螺钉"进行检索,系统将搜索出所有的内六角螺钉来,用户可以从中选取合适的型号,如下图所示:

零部件分类管理

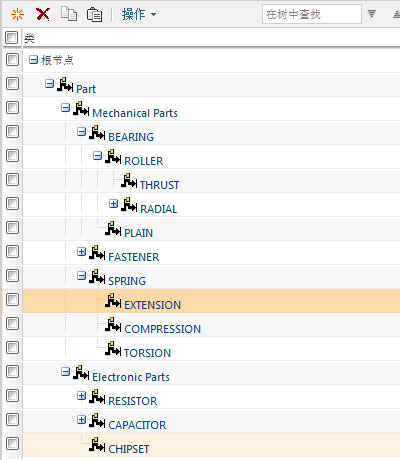

  第二种方式,用户可以根据分类层级逐一展开,去寻找合适的零部件。例如,用户需要寻找一颗内六角螺钉,可以按照"国标件"->"紧固件"->"螺钉"->"内六角螺钉"的层级进行展开。

  第三种方式,用户可以根据分类参数进行寻找,同样还是以内六角螺钉为例,用户可以设计螺钉长度(范围)、直径(范围)、螺牙类型等作为过滤条件,快速找出符合自己需求的螺钉来。

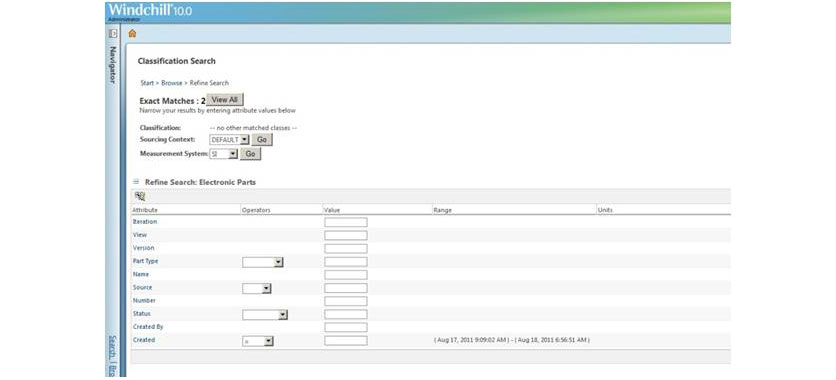

  通过WINDCHILL系统的分类查找功能,设计人员可以用最快的速度,检索系统中是否有适合自己要求的现存零部件,以尽可能提升零部件的重复利用率。下图为WINDCHILL分类查找的界面示意:

零部件分类管理
